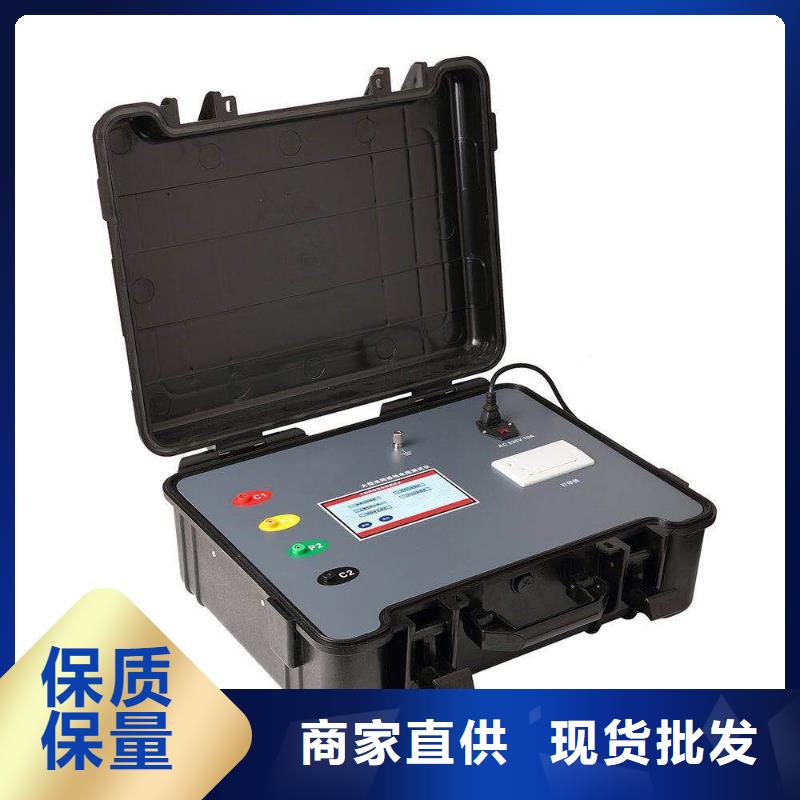

甘孜水内冷发电机绝缘测试仪绝缘电阻测试仪。在您初次使用该仪器前，请您详细地阅读本使用说明书，将可帮助您正确使用本仪器。我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许差别。若有改动，我们不一定能通知到您，敬请谅解！如有疑问，请与公司售后服务部联络，我们定会满足您的要求。由于输入输出端子、测试接线柱等均有可能带电，您在插拔测试线、电源插座时，可能产生电火花，小心电击。为避免触电危险，务必遵照说明书操作！?慎重保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。一年（包括一年）内如产品出现缺陷，实行免费维修。一年以上如产品出现缺陷，实行有偿终身维修。如有合同约定的除外。?要求请阅读下列注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。为了避免可能发生的危险，本产品只可在规定的范围内使用。只有合格的技术人员才可执行维修。—防止火灾或人身伤害使用适当的电源线。只可使用本产品专用、并且符合本产品规格的电源线。正确地连接和断开。当测试导线与带电端子连接时，请勿随意连接或断开测试导线。产品接地。本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。为了防止电击，接地导体必须与地面相连。在与本产品输入或输出终端连接前，应确保本产品已正确接地。注意所有终端的额定值。为了防止火灾或电击危险，请注意本产品的所有额定值和标记。在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。请勿在无仪器盖板时操作。如盖板或面板已卸下，请勿操作本产品。

<甘孜>天正华意电气设备有限公司

甘孜水内冷发电机绝缘测试仪全规则及注意事项感谢您购买了本公司数字式高压绝缘电阻表，在你初次使用该仪器前，为避免发生可能的触电或人身伤害，请一定：详细阅读并严格遵守本手册所列出的规则及注意事项。任何情况下，使用本仪表应特别注意。? 本仪表根据IEC61010规格进行设计、生产、检验。? 任何情况下，使用本仪表应特别注意。? 测量时，移动电话等高频信号发生器请勿在仪表旁使用，以免引起误差。? 注意本仪表机身的标贴文字及符号。? 使用前应确认仪表及附件完好，仪表、测试线绝缘层无破损、无裸露、无断线才能使用。? 测量过程中，严禁接触裸露导体及正在测量的回路。? 确认导线的连接插头已紧密地插入仪表接口内。 ? 请勿在易燃性场所测量，火花可能引起爆炸。? 仪表在使用中，机壳或测试线发生断裂而造成金属外露时，请停止使用。? 请勿于高温潮湿，有结露的场所及日光直射下长时间放置和存放仪表。? 给仪表更换电池时，请确认测试线已移离仪表，仪表处于关机状态。? 仪表显示电池电压低符号“ ”，应及时充电否则会引起误差。? 测量过程中严禁进行充电或者进行数据传输操作。? 注意本仪表所规定的测量范围及使用环境。? 使用、拆卸、校准、维修本仪表，必须由有授权资格的人员操作。? 由于本仪表原因，继续使用会带来危险时，应立即停止使用，并马上封存，由有授权资格的机构处理。?仪表及手册中的“ ”警告标志，使用者必须严格依照本手册内容进行操作。?仪表输出高压请务必连接好测试线手离开测试线后才按测试键进行测试否则有触电危险。?测试完成后，先等待一分钟放电完成后再移除测试线，移除测试线时先移除仪表端的测试线再把测试线收好。

甘孜发货速度快的绝缘特性测试仪经销商

甘孜水内冷发电机绝缘测试仪 主要技术性能准确度：±(10％＋5字) 测量范围：0.1M～200GΩ显示方式：数字和模拟指针双显。 温度测量：-25℃～125℃试验电压范围：0.5Kv ，1KV，2.5KV短路电流：≧20mA 测量时间：1分钟～10分钟（与测量方式有关）工作电源：180～270VAC 50Hz/60Hz±1％ (市电或发电机供电)工作环境：温度-10～40℃，相对湿度20～80％。三、操作部件功能1.线路 接线端“线路”为高压输出端，称为线路端，由高压电缆引至被测线端，例如接至电机绕组。2.汇水管 接线端接到发电机的汇水管上。3.机座 接线端接在发电机的机座上。4、注意事项及其它请注意，L为高压端！E为地端必需接大地！ 四、操作方法初始设置画面（图一）4.1 测量图标 处于选中状态，下面显示2.5KV表示测量电压。1）按增大，减小键 增大/减小测试电压2）按功能键在可以使 测量图标 时钟图标 存储图标 设置图标 循环处于选中状态3）按确定键1秒以上，启动测量，显示测量画面（图二）显示测量画面（图二）2.5kV 表示测试电压250G 表示测量的瞬时值01’07” 表示测量过程中的时间表示测量15秒 的数值01 表示测量1分钟 的数值 表示测量10分钟 的数值DAR 吸收比 DAR ＝ R60s/R15s PI 极化指数 PI ＝ R10m/R60s 4）测量过程按确定键，测量结束，显示放电画面（图三）放电画面（图三）639V放电过程的瞬时电压。在这个时候一定不要接触试品和测量线！等待放电完毕，建议用户对试品进行人工放电。

甘孜水内冷发电机绝缘测试仪操作前准备5.1 使用前准备5.1.1 发生器在使用前应检查其完好性，联接电缆不应有断路和短路，设备无破裂等损坏。5.1.2 将操作箱、倍压筒放置到合适位置按照图6分别联接好电源线、联接电缆和接地线，保护接地线与工作接地线及放电棒的接地线均应单独接到发电机机壳接地线上（即一点接地）。严禁各接地线相互串联。为此，应使用ZGS专用接地线（见图6）。5.2 空载升压验证过电压保护整定（此时应断开高压引出线）5.2.1 取下限流电阻接通电源开关，此时绿灯亮，表示电源接通。5.2.2 装上限流电阻，接通电源开关，绿灯亮。5.2.3 按红色按钮，则红灯亮，高压接通。5.2.4 顺时针方向平缓调节调压电位器，输出端即从零开始升压，升至所需试验电压后，按规定时间记录总电流（mA）、泄漏电流（μA）读数；升至所需试验电压时，总电流（mA）读数应≤1mA。并检查操作箱及输出电缆有无异常现象及声响。必要时用外接高压分压器校准操作箱上的直流高压指示。5.2.5 降压，将调压电位器回零后，随即按绿色按钮，切断高压且关闭电源开关。5.3 对定子绕组进行直流耐压和泄漏电流试验5.3.1 在进行5.1-5.2检查试验确认发生器无异常情况后，即可开始进行直流泄漏及直流耐压试验。按照图6将试验回路联接好。检查无误后即打开电源。图六 试验回路接线图5.3.2 依照前述升压步骤升至所需电压。升压速度以每秒1～3kV试验电压为宜。升压时还需监视总电流（mA）不超过发生器的额定电流。根据规程要求试验电压按每级0.5Un分阶段升高，每阶停留一分钟。每当升至阶段试验电压，可按一分钟定时按钮，蜂鸣器发出提示音时可读取泄漏电流(μA)，然后再进行下一阶段升压(或试验完毕降压)。注意若泄漏电流随电压不成比例显著增加时，应立即停止试验，分析查找原因。试验完毕后，调压电位器逆时针回到零，按下绿色按钮。需再次升压时按红色按钮即可，否则可关断电源开关。

<甘孜>天正华意电气设备有限公司 甘孜发货速度快的绝缘特性测试仪经销商

甘孜水内冷发电机绝缘测试仪绝缘电阻测试仪由中大规模集成电路组成。本表输出功率大，短路电流值高，输出电压等级多（有四个电压等级）。工作原理为由机内电池作为电源经DC/DC变换产生的直流高压由E极出经被测试品到达L极，从而产生一个从E到L极的电流，经过I/V变换经除法器完成运算直接将被测的绝缘电阻值由LCD显示出来。2、仪表电路框图如图所示：3、仪表使用范围本仪表是电力、邮电、通信、电缆机电安装和维修以及利用电力作为工业动力或能源的工业企业部门常用而必不可少的仪表。它适用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电器设备等的绝缘电阻。二、功能特点本表具有以下特点：1、输出功率大、带载能力强，抗干扰能力强。本表外壳由高强度铝合金组成，机内设有等电位保护环和四阶有源低通滤波器，对外界工频及强电磁场可起到有效的屏蔽作用。对容性试品测量由于输出短路电流大于1.6mA，很容易使测试电压迅速上升到输出电压的额定值。对于低阻值测量由于采用比例法设计故电压下落并不影响测试精度。2、本仪表不需人力作功，由电池供电，量程可自动转换。一目了然的面板操作和LCD显示使得测量十分方便和迅捷。3、本表输出短路电流可直接测量，不需带载测量进行估算。

<甘孜>天正华意电气设备有限公司 甘孜发货速度快的绝缘特性测试仪经销商

甘孜水内冷发电机绝缘测试仪 衷心感谢您使用本公司的产品，您因此将获得本公司的技术支持和服务保障。二、本使用说明书适用于水内冷发电机绝缘电阻测试仪三、当您在使用本产品前，请仔细阅读本使用说明书，并妥善保存以备查考。四、请严格按说明书要求步骤操作，使用不当可能危及人身。五、在阅读本说明书或仪器使用过程中如有疑惑，可向我公司咨询。缘测试仪水内冷发电机绝缘电阻测试仪使用说明书水内冷发电机绝缘电阻测试仪专用于水内冷发电机的测量试验，同时也可用于试验室或现场做绝缘测试试验。输出电流大于25mA。输出电压2500V。内含高精度微电流测量系统、数字升压系统。只需要用一条高压线和一条信号线连接试品即可测量。测量自动进行，结果由大屏幕液晶显示，并将结果进行存储。一、主要特点1.采用32位微控制器控制，全中文操作界面，操作方便。2.自动计算吸收比和极化指数，并自动储存15秒、1分钟、2分钟、10分钟的每分钟数据便于分析。3.输出电流大，(2500V下输出大于20mA)短路电流≧20mA。4.高压发生模块采用全封闭技术，内部有保护电阻，可靠。抗干扰能力强，能满足超高压变电站现场操作。5..测试完毕自动放电，并实时监控放电过程。

<甘孜>天正华意电气设备有限公司 甘孜发货速度快的绝缘特性测试仪经销商

甘孜水内冷发电机绝缘测试仪使用说明1、测量步骤开启电源开关“ON/OFF”，选择所需电压等级开机默认为500V档，选择所需电压档位，对应指示灯亮，轻按一下高压“启停”键，高压指示灯亮，LCD显示的稳定数值乘以10即为被测的绝缘电阻值。当试品的绝缘电阻值超过仪表量程的上限值时，显示屏首位显示“1”，后三位熄灭。关闭高压时只需再按一下高压“启停”键，关闭整机电源时按一下电源“ON/OFF”。注：测量时，由于试品有吸收、极化过程，绝缘值读数逐渐向大数值漂移或有一些上下跳动，系正常现象。2、接线端子符号含义测量绝缘电阻时，线路“L”与被测物同大地绝缘的导电部分相接，接地“E”与被测物体外壳或接地部分相接，屏蔽“G”与被测物体保护遮蔽部分相接或其他不参与测量的部分相接，以表泄漏所引起的误差。测量电气产品的元件之间绝缘电阻时，可将“L”和“E”端接在任一组线头上进行。如测量发电机相间绝缘时，三组可轮流交换，空出的一相应接地。五、注意事项1、存放保管本表时，应注意环境温度和湿度，放在干燥通风的地方为宜，要防尘、防潮、防震、防酸碱及腐蚀气体。2、测物体为正常带电体时，必须先断开电源，然后测量，否则会危及人身设备！本表E、L端子之间开启高压后有较高的直流电压，在进行测量操作时人体各部分不可触及。3、本仪表为交直流两用，不接交流电时，仪表使用电池供电，接入交流电时，优先使用交流电。4、当表头左上角显示“←”时表示电池电压不足，应更换新电池。仪表长期不用时，应将电池全部取出，以免锈蚀仪表。

<甘孜>天正华意电气设备有限公司

甘孜水内冷发电机绝缘测试仪 水内冷发电机绝缘电阻测试仪使用说明书水内冷发电机绝缘电阻测试仪专用于水内冷发电机的测量试验，同时也可用于试验室或现场做绝缘测试试验。输出电流大于25mA。输出电压5000V。内含高精度微电流测量系统、数字升压系统。只需要用一条高压线和一条信号线连接试品即可测量。测量自动进行，结果由大屏幕液晶显示，并将结果进行存储。一、主要特点1.采用32位微控制器控制，全中文操作界面，操作方便。2.自动计算吸收比和极化指数，并自动储存15秒、1分钟、2分钟、10分钟的每分钟数据便于分析。3.输出电流大，(2500V下输出大于20mA)短路电流≧20mA。4.高压发生模块采用全封闭技术，内部有保护电阻，可靠。抗干扰能力强，能满足超高压变电站现场操作。5..测试完毕自动放电，并实时监控放电过程。二、主要技术性能准确度：±(10％＋5字) 测量范围：0.1M～200GΩ显示方式：数字和模拟指针双显。 温度测量：-25℃～125℃试验电压范围：0.5Kv ，1KV，2.5KV，5.0KV短路电流：≧20mA 测量时间：1分钟～10分钟（与测量方式有关）工作电源：180～270VAC 50Hz/60Hz±1％ (市电或发电机供电)工作环境：温度-10～40℃，相对湿度20～80％。三、操作部件功能1.线路 接线端“线路”为高压输出端，称为线路端，由高压电缆引至被测线端，例如接至电机绕组。2.汇水管 接线端接到发电机的汇水管上。3.机座 接线端接在发电机的机座上。

甘孜发货速度快的绝缘特性测试仪经销商

甘孜水内冷发电机绝缘测试仪操作方法1．开关机将功能选择键旋转到相应档位实现开机，旋转到OFF位置关机。开机后右下角显示“APO”，15分钟后自动关机，关机后旋转到OFF档重新开机。2．电池电压检查开机后，如果LCD显示电池电压低符号“ ”，表示电池电量不足，请及时更换电池。电池电力充足才能保证测量的精度。3．直流电压测试输入仪表直流电压不能超过1000V。测量时将旋转开关转到档位置，将红表笔与V端端子相连，黑表笔与COM相连，LCD显示实时直流电压值。4．交流电压测试输入仪表交流电压不能超过750V。测量时将旋转开关转到档位置，将红表笔与V端端子相连，黑表笔与COM相连，LCD显示实时交流电压值。5．绝缘电阻测试绝缘电阻测试只能在不带电的电路上进行，测试前请检查测试线路导线是否完好，及被测电路是否带电，线路带电可能会损坏仪表并且影响测量精度。必须戴上高压绝缘手套操作。绝缘电阻量程时，按测试开关后测试线头部和被测回路中产生高压，请注意避免触摸。请务必将接地线（黑色）连接被测回路的接地端口。 测试以后请勿立刻触摸电路。存储的电荷可能导致触电事故。 请勿立刻取下测试线，必须等放电完成后再碰触被测回路。 绝缘电阻测试只能在不带电的电路上进行，测试前应检查测试导线是否良好，确认被测回路是否带电。

甘孜发货速度快的绝缘特性测试仪经销商

甘孜水内冷发电机绝缘测试仪全规则及注意事项感谢您购买了本公司数字式高压绝缘电阻表，在你初次使用该仪器前，为避免发生可能的触电或人身伤害，请一定：详细阅读并严格遵守本手册所列出的规则及注意事项。任何情况下，使用本仪表应特别注意。? 本仪表根据IEC61010规格进行设计、生产、检验。? 任何情况下，使用本仪表应特别注意。? 测量时，移动电话等高频信号发生器请勿在仪表旁使用，以免引起误差。? 注意本仪表机身的标贴文字及符号。? 使用前应确认仪表及附件完好，仪表、测试线绝缘层无破损、无裸露、无断线才能使用。? 测量过程中，严禁接触裸露导体及正在测量的回路。? 确认导线的连接插头已紧密地插入仪表接口内。 ? 请勿在易燃性场所测量，火花可能引起爆炸。? 仪表在使用中，机壳或测试线发生断裂而造成金属外露时，请停止使用。? 请勿于高温潮湿，有结露的场所及日光直射下长时间放置和存放仪表。? 给仪表更换电池时，请确认测试线已移离仪表，仪表处于关机状态。? 仪表显示电池电压低符号“ ”，应及时充电否则会引起误差。? 测量过程中严禁进行充电或者进行数据传输操作。? 注意本仪表所规定的测量范围及使用环境。? 使用、拆卸、校准、维修本仪表，必须由有授权资格的人员操作。? 由于本仪表原因，继续使用会带来危险时，应立即停止使用，并马上封存，由有授权资格的机构处理。?仪表及手册中的“ ”警告标志，使用者必须严格依照本手册内容进行操作。?仪表输出高压请务必连接好测试线手离开测试线后才按测试键进行测试否则有触电危险。?测试完成后，先等待一分钟放电完成后再移除测试线，移除测试线时先移除仪表端的测试线再把测试线收好。
