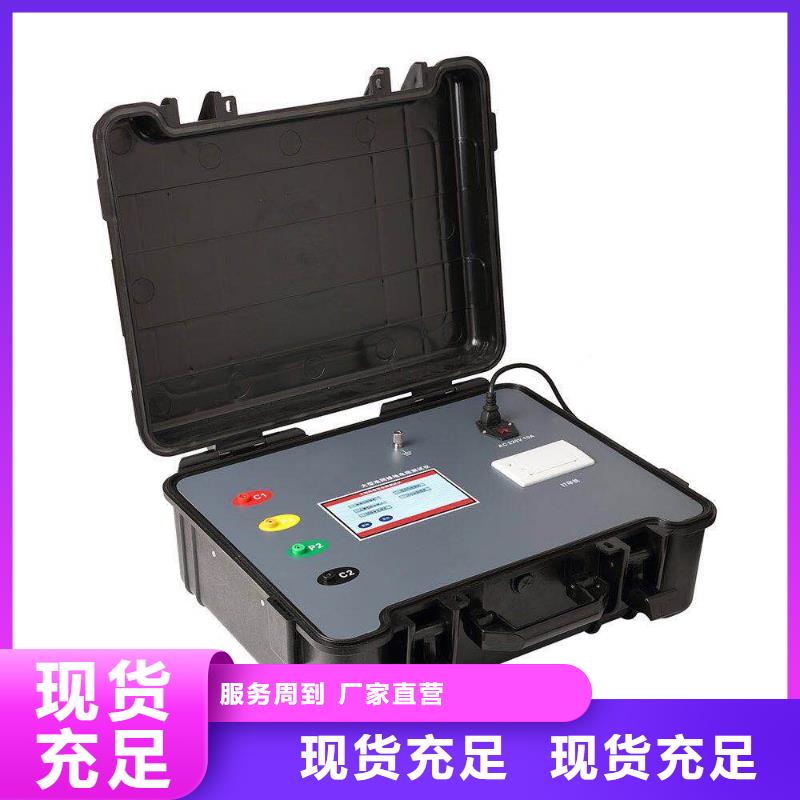

甘孜架空线路故障测试仪特点及技术参数3.1特点（1）通过绝缘杆操作，内部有熔断保护装置，操作可靠；（2）装置内配有摇表输出功能，可查找由高阻接地引起的单相接地故障.；（3）内置内置大容量锂电池电源（可车载充电），无需另外提供电源，使用方便，经久耐用；（4）信号发生装置可以配置一组或多组信号采集接收器，可以进一步提高查找速度；（5）电流采集接收无线天线内置，确保钳表绝缘可靠；（6）背光显示可以设置，方便夜间使用；（7）体积小、重量轻、操作简单、携带方便。3.2技术参数（1）信号发生装置异频电流输出范围：0-40mA摇表测量范围：0-30MΩ输出精度：±1mA输出功率：150W测量范围：0-300kΩ检测线路长度：大于100km显示方式：中文液晶，背光功能LCD尺寸： 90mm＊73mm电 源：锂电池24V/12Ah工作时间：大于6h工作温度：-10℃～＋50℃装置尺寸：327mm＊282mm＊218mm装置重量： 10kg（2）信号采集器 检测方式：钳形CT积分方式传输方式：433MHz无线传送传输距离：大于40m钳口尺寸：Φ48mm测量范围：0.1mA-60.0mA(异频电流) 1A-1000A（负荷电流）测试精度：±1％工作时间：大于10h装置尺寸：255mm＊76mm＊31mm电 源：内置大容量锂电池，5V充电（可以手机充电宝） DC3.5圆头接口装置重量： 340g（3）信号接收定位器显示方式：中文液晶，背光功能工作时间：大于10hLCD尺寸：54mm＊50mm装置尺寸：204mm＊100mm＊35mm电 源：内置大容量锂电池，5V充电（可以手机充电宝） DC3.5圆头接口装置重量： 300g

<甘孜>天正华意电气设备有限公司

甘孜架空线路故障测试仪测试完成后屏幕显示线路正序电容、零序电容、相间平均电容、单相等值电容参数测试结果，按[打印]键可打印并存储测试结果，按[退出]键返回上级菜单。11.8 三相两回路影响因素测试菜单三相两回路线路间零序互感测试图（21）三相两回路线路间零序互感结果图（22）图（21）对应操作说明：进入“三相两回路影响因素测试”菜单后，根据测试项目需要按数字键1～2进入相应测试项目。接线完成后进入零序互感子菜单，根据屏幕提示确认两回线路末端三相短路接地，按[预测]键仪器自动检测接线状态并给出提示，预测通过后再按[测试] 键仪器可自动进行三相两回路线路间零序互感测试，测试完成后屏幕显示两回路间零序互感及单相零序互感参数测试结果，按[打印]可打印并存储测量结果，按[退出]返回上级菜单。三相两回路线路间零序耦合测试图（23）三相两回路线路间零序耦合结果图（24）图（23）对应操作说明：接线完成后进入零序耦合子菜单，根据屏幕提示确认两回线路末端三相悬空，按[预测]键仪器自动检测接线状态并给出提示，预测通过后再按[测试] 键仪器可自动进行三相两回路线路间零序耦合测试，测试完成后屏幕显示两回路间零序耦合电容及单相零序耦合电容参数测试结果，按[打印]可打印并存储测量结果，按[退出]返回上级菜单。 二相输电线路参数测试菜单界面与三相输电线路参数测试菜单雷同，不在进行详细描述，接线时注意装置B相不在接入线路即可，显示屏幕中B相不在显示任何数据。11.10 输电线路存储数据查询菜单试验数据查询菜单 存储数据内容查询菜单

甘孜承接电力检修预试安装工程品牌厂家

甘孜架空线路故障测试仪特点及技术参数3.1特点（1）通过绝缘杆操作，内部有熔断保护装置，操作可靠；（2）装置内配有摇表输出功能，可查找由高阻接地引起的单相接地故障.；（3）内置内置大容量锂电池电源（可车载充电），无需另外提供电源，使用方便，经久耐用；（4）信号发生装置可以配置一组或多组信号采集接收器，可以进一步提高查找速度；（5）电流采集接收无线天线内置，确保钳表绝缘可靠；（6）背光显示可以设置，方便夜间使用；（7）体积小、重量轻、操作简单、携带方便。3.2技术参数（1）信号发生装置异频电流输出范围：0-40mA摇表测量范围：0-30MΩ输出精度：±1mA输出功率：150W测量范围：0-300kΩ检测线路长度：大于100km显示方式：中文液晶，背光功能LCD尺寸： 90mm＊73mm电 源：锂电池24V/12Ah工作时间：大于6h工作温度：-10℃～＋50℃装置尺寸：327mm＊282mm＊218mm装置重量： 10kg（2）信号采集器 检测方式：钳形CT积分方式传输方式：433MHz无线传送传输距离：大于40m钳口尺寸：Φ48mm测量范围：0.1mA-60.0mA(异频电流) 1A-1000A（负荷电流）测试精度：±1％工作时间：大于10h装置尺寸：255mm＊76mm＊31mm电 源：内置大容量锂电池，5V充电（可以手机充电宝） DC3.5圆头接口装置重量： 340g（3）信号接收定位器显示方式：中文液晶，背光功能工作时间：大于10hLCD尺寸：54mm＊50mm装置尺寸：204mm＊100mm＊35mm电 源：内置大容量锂电池，5V充电（可以手机充电宝） DC3.5圆头接口装置重量： 300g

甘孜架空线路故障测试仪在兼顾可靠性、便捷性的基础上，有力的保证了对故障点快速准确的定位。从根本上改变了配网接地故障定位的作业方法，使停电查线更为准确、快捷、方便、轻松，具有传统方法无法比拟的优势。2工作原理当线路发生接地故障时，在停电状态下，信号发生装置向故障线路发送一个具有一定功率的直流脉冲信号使故障重现，根据基尔霍夫定律，该信号会通过接地点流向大地，即信号源、线路、接地点和大地之间形成回路。那么从线路始端到故障点的路径上采用二分法的方式，在故障区域就能够测量到与注入信号近似等值或是小于该值的信号，而非故障区域（包括非故障分支和故障点后）故障的电流消失。逐级缩小接地区间范围，直到找到故障点。示意图如下:图1 系统示意图3主要功能与特点3.1充分注重用户的使用体验：体积小、重量轻、操作简单、定位快速准确、长时间工作稳定的特点，方便野外作业。3.2适用于小电流接地系统配电网能够检测架空线路的单相金属性接地、经电弧接地、经过渡电阻接地等多种故障。3.3超低频高压直流信号、独有的高速采样技术以及先进算法有效的避免了系统分布电容影响，数据采样更加。3.4故障电阻的检测范围宽，能够有效检测高阻接地等隐性故障：?本仪器能够检测线路上由于瓷瓶开裂、污物、潮湿等原因高阻状态下的接地，此状态的检测可有效的防止隐性接地故障的发生。

<甘孜>天正华意电气设备有限公司 甘孜承接电力检修预试安装工程品牌厂家

甘孜架空线路故障测试仪 线路测试工作的注意事项输电线路工频参数的测量除一般电气测试必须注意的种种问题之外 还有其特殊性。输电线路短则几百米 长则上百公里 不仅常常有同类线路相邻伴行还屡屡与之上跨下穿 由于电容CH/C0分压和电磁感应(XH和负荷电流)在彼此各自身上产生的响应－感应电压，对测试人员和测试仪器的构成威胁，这是必须以万无一失的态度来对待的事，防止感应电压伤及人身是线路参数现场测试的要义。5.1 现场测量应根据线路的实际情况和生产运行的实际需要 预先编制测试方案，以确保线路试验的、顺利完成。方案应包括：确定需测取的参数。阻抗和电容等工频参数可用交流法测取电阻可用直流法测取感应电压宜用直接法测取。测试方案中，必须：1) 确定现场工作负责人：对测试工作负责；2) 确定现场工作负责人：对现场负责，监督现场措施的实施；5.2 在进行测试接线前 必须一律先将被测线路首端通过外部接地刀闸或接地线接地，然后才可对测试装置进行接线，在对线路试验加电压(或通电流)前 才可拆去测试装置的外部接地线。测试工作结束后拆测试装置测试引线前 须再次将线路首端外部可靠接地，切不可图省事少作任何一个步骤，以免引起感应电伤人事故。搭接和拆除临时接地线时，必须使用合格的绝缘操作杆。

<甘孜>天正华意电气设备有限公司 甘孜承接电力检修预试安装工程品牌厂家

甘孜架空线路故障测试仪使用方法4.1 信号发生装置4.1.1界面说明：打开机壳后见下面板分布图档位开关处分三档，“摇表信号”，“关机”“异频信号”。初始为“关机”档位（即设备电源关闭）.4.1.2档位开关打到异频信号后，显示主界面如下包括“异频信号”和“本机电池电压”，按下确定键输出异频信号。“输出异频信号”即往线路注入异频信号。“本机电池电压”带有电池标号和数字显示。即检测本机锂电池电压，电池充满电压为24V(充电器指示灯变为绿灯)当电压低于20V时，会报警，界面显示“电池电压过低，请充电！”，充电时，插上充电器，面板充电指示灯亮，表示充电正常。4.1.3摇表信号 档位开关打到摇表信号后，显示主界面如下包括“摇表信号”和“本机电池电压”，按下确定键输出摇表信号，测试绝缘电阻，10s后显示测试数据，界面提示测试结束.4.1.4接线说明信号输出：将异频信号输出线（红色）一端接入本端口，另一端接入挂钩拉闸杆下端，确保接线良好可靠。大地：将接地线（黑色）一端接入本端口，另一端接入现场接地柱上，确保接地良好可靠（使用时必须先接好大地）。充电接口：专用24V充电器接口。4.2 信号采集器拨动电源开关开关机，指示灯闪烁，即开启本机，将本采集器旋进绝缘令克棒。4.3 信号接收定位器4.3.1打开顶部的电源开关，开机正常后直接进入主菜单界面。4.3.2?自动接收异频电流钳表电压与本机电压。4.3.3?当无线通讯失败时，显示“通讯失败”，多台接收机地址错误时，显示“通讯地址错误”；当钳表欠压或本机欠压时，会显示“钳表欠压”或 “本机欠压”

<甘孜>天正华意电气设备有限公司 甘孜承接电力检修预试安装工程品牌厂家

甘孜架空线路故障测试仪 线路参数测试工作的步骤6.1 准备工作1) 编制参数测试方案，应历经：收集相关资料信息，现场踏勘 ，编写，审核，审定，批准等步骤。2) 落实相关人员，各相关人员应熟悉线路参数的测试方案。3) 备齐备好：测试设备、测试电源、测试用线、通讯工具、运输工具。4) 安排被测线路停电计划。6.2 现场试验工作顺序1) 完成被测线路的停电操作和措施；2) 许可工作的手续；3) 依次应先进行以下试验：a、在线路首端测试静电感应电压，线路两端均不接地，本测试装置已配置高内阻三相静电感应电压测试绝缘棒，可三相同时测取；b、线路末端接地时，在线路首端测试线路的电磁感应电压，操作本装置可直接完成三相同时测取；c、选择装置测试感应接地电流，操作线路远端接地测取电磁感应（干扰）电流，远端不接地测取电容（干扰）电流。4） 核对相别（新建、改建线路应作）。注意：①当被测线路静电感应电压超过1000V及以上时，不可使用普通的绝缘电阻表测试线路绝缘电阻，否则容易烧毁仪器，需采用具有抗感应电压的高压绝缘电阻测试仪完成线路绝缘测试及核对相序建议选用我公司抗干扰线缆绝缘电阻测试仪。②当被测线路末端接地后，由首端测量到的电磁感应电压超过10V时，也不可使用直流电桥或直流电阻测试仪测试线路直流电阻，否则容易损毁仪器，需采用抗交流工频干扰的线缆直阻仪测试，建议选用我公司抗干扰的线缆直阻仪。

<甘孜>天正华意电气设备有限公司

甘孜架空线路故障测试仪 绝缘杆的长时耐受电压不得低于运行线路的额定电压；拉合接地刀闸时，必须穿戴合格的绝缘靴和绝缘手套。5.3 测试线路参数前应保证被测线路首末两端通讯畅通、清晰且应有后备通讯手段。5.4 测试前，凡需接地的，必须先确认已接地良好 如仪器外壳试验电源和被试线路的中性点等。凡属工作接地 如测零序阻抗时的中性点接地的阻抗应小到不影响测试精度的要求。5.5 测取有相邻并行或交叉跨越较多，特别是有更高电压线路相邻或交叉、平行线路的工频参数时必须先测静电感应电压、电磁感应电压、接地电流后，以评估线路参数测试装置可否满足测试条件。注意:静电感应电压幅值的大小主要是由于同塔并架或平行的运行线路与被测线路单位长度因线路间耦合电容和对地电容二者分压比决定。线路工频感应电流主要是由于同塔并架或平行的运行线路产生的零序电流通过电磁场作用与被测线路的互感抗XH感应过来的，会随运行线路上的零序电流变大而变大的。5.6 测试时必须作到：1) 全线路无其他工作；2) 线路两侧开关及刀闸确保均在断开位置，且无工作；5.7 现场测试应在天气良好的情况下进行，不得在雷雨天进行，也不宜在风、雪天进行；5.8 影响线路参数测试准确性的四个因素：1) 当测量较短的线路(如1km以内)的阻抗参数(Z1、Z0)时测试应采用四端法测量，即接入线路首端的电压引线和电流引线应分别接入测试装置。2) 测取较长(100km以上)线路的阻抗(或电容)参数时 采用单端测量法，也可采用双端测量法在线路首末两端同时读取电流(或电压)取首末两端的平均值供计算用。

甘孜承接电力检修预试安装工程品牌厂家

甘孜架空线路故障测试仪同时，仪器的操作较为复杂，对使用人员的有较高的专业技术要求，也给使用人员带来困扰。为解决这些问题，我公司结合国内外接地故障定位技术以及多年的实践经验，开发出适合国内电网特点的架空线路接地故障定位仪。该仪器是目前国内体积小、重量轻轻（仅4.5kg），同时也是国内首台超低频率（0.5Hz）高压恒流接地故障检测定位仪。该仪器结合我公司独有的高速数据采样技术以及先进的软件算法，有效的解决了故障线路分布电容对信号的影响。一台主机能够配合一组或多组采集接收器进行故障检测的独特设计，更加提高了查找故障点的速度，提高了工作效率。解决了因长时间找不到接地故障点而不能及时恢复送电，引起客户投诉和因售电量减少带来的经济效益问题。也解决了因人海战术和人工逐级登杆查找接地故障，而耗费大量人力物力等问题。仪器内置大容量锂电池供电，满负荷连续工作时间可达4小时。操作简单、接线方便，主机、采集器和接收器总质量不足5Kg，非常适合野外作业。简单实用的人机界面实时显示故障信息，线路状况一目了然，同时能够自动识别故障上下游，对快速查找故障点提供了有力的数据依据，大大降低了对检测人员专业要求。

甘孜承接电力检修预试安装工程品牌厂家

甘孜架空线路故障测试仪操作原理当线路发生接地故障时，在停电状态下，信号发生装置向故障线路发送一个具有一定功率的异频信号，该信号会通过接地点流向大地，即信号源、线路、接地点和大地之间形成回路。可以通过在线路任意位置检测该信号的存在与否，判断故障点的位置。示意图如下:三、特点及技术参数3.1特点（1）通过绝缘杆操作，内部有熔断保护装置，操作可靠（2）内置内置大容量锂电池电源（可车载充电），无需另外提供电源，使用方便，经久耐用（3）信号发生装置可以配置一组或多组信号采集接收器，可以进一步提高查找速度（4）电流采集接收无线天线内置，确保钳表绝缘可靠（5）背光显示可以设置，方便夜间使用（6）体积小、重量轻、操作简单、携带方便3.2技术参数（1）信号发生装置异频电流输出范围：0-70mA输出精度：±1mA输出功率：50W测量范围：0-80k检测线路长度：大于100km显示方式：中文液晶，背光功能LCD尺寸： 90mm＊73mm电 源：锂电池12V/12Ah工作时间：大于4h工作温度：-10℃～＋50℃装置尺寸：327mm＊282mm＊218mm装置重量： 8kg（2）信号采集器 检测方式：钳形CT积分方式传输方式：433MHz无线传送传输距离：40m钳口尺寸：Φ33mm测量范围：0.1mA-100.0mA(异频电流) 1A-600A（负荷电流）测试精度：±％工作时间：大于10h装置尺寸：255mm＊76mm＊31mm电 源：碱性干电池1.5V＊4装置重量： 340g（3）信号接收定位器显示方式：中文液晶，背光功能工作时间：大于10hLCD尺寸：54mm＊50mm装置尺寸：204mm＊100mm＊35mm电 源：碱性干电池1.5V＊5装置重量：360g
