甘孜热继电器测试仪系统显示主界面如下图1：智能型SF6密度继电器校验仪密度继电器校验 系统压力值修正常温压力表校验 20度压力表校验历史数据游览系统时钟调整＊＊年＊＊月＊＊日图1此时光标选定了“密度继电器校验”选项，按“飞梭确定键”进入密度继电器校验程序，如图2所示界面。密度继电器校验设定阀值压力：0.100(MPa) 确定选择触点模式:常开确定退出图２这是“密度继电器校验”的个界面。在该界面中可以首先设置阀值（“阀值压力”是指测试密度继电器时由进气到放气的切换压力值）。按“飞梭确定键”，数值菜单反显后旋转飞梭可以使数值增减，达到目标值后按“飞梭确定键”使数值菜单正常显示后再旋转飞梭到旁边的“确定”按钮，再按“飞梭确定键”即可进入“选择触点模式”菜单如图３所示。密度继电器校验设定阀值压力：0.100(MPa)选择触点模式:常开 确定确定退出图３进入“选择触点模式”菜单后用飞梭可以选择密度继电器的触点模式，有“常开”和“常闭”两个选项。注意：触点模式是指密度继电器非带载的状态。设置完成后旋转飞梭到下面的“确定”选项，按“飞梭确定键”进入下一级菜单，如图４所示。

甘孜热继电器测试仪如果有问题，系统会显示“器件故障”，此时用户应检查线路和气路的连接是否正确。测试完成后，可以存储和打印测试结果。点击“退出”后系统退出测试主界面。在系统主界面旋转飞梭使光标选择“压力值修正系数”，如图６所示，此时可以进入压力值修正界面，以修正系统的检测误差。由于压力修正值在出厂时已经校好，用户不必再修正，以免影响系统的检测精度。智能型SF6密度继电器校验仪密度继电器校验系统压力值修正常温压力表校验 20度压力表校验历史数据游览系统时钟调整＊＊年＊＊月＊＊日图６在系统主界面旋转飞梭使光标选择“历史数据查阅”，如图７所示，可以浏览原来的测试结果。智能型SF6密度继电器校验仪密度继电器校验系统压力值修正常温压力表校验 20度压力表校验历史数据游览系统时钟调整＊＊年＊＊月＊＊日图７点击“确定”后进入的界面如图８所示。密度继电器校验数据退出图８点击“密度继电器校验数据”后可以看到历史数据，如图９所示。＊＊年＊＊月＊＊日报警回复值报警值翻页 打印外存 退出点击外存后显示如图11上传 U盘 返回如需上传测试数据请用SUB接口线连接好计算器（已安装上传软件的计算机且已打开上传界面），点击上传后与计算器找到相应的通讯口即可上传数据，具体操作详见“配套工具软件使用说明”如需用U盘拷贝数据，请将U盘插上仪器面板上拷贝U口同时点击U入盘即可拷贝数据到所插U盘上，存储的文件名默认为“SF6”加“存储数据的序号”（例如，组数据存储到U盘的文件名为SF61）如图12上传 U盘 返回在上图中点击确认，仪器显示如下界面：如果数据成功保存到U盘，界面显示如下：如果数据未成功保存到U盘，界面显示如下：在主截面上点击“系统时钟修正”，如图10所示，可以进入系统时钟修正界面，如图13所示。

<甘孜>天正华意电气设备有限公司 六氟化硫密度继电器测试仪信赖

甘孜热继电器测试仪为了能够统一，习惯上常把20℃时SF6气体的压力作为其对应密度的代表值。所以，SF6气体密度继电器均以20℃时SF6气体的压力作为标度值。在现场校验时，不同的环境温度下，测量到的压力值都要换算到其对应20℃时的标准压力值，从而判断该SF6气体密度继电器的性能。ZNPM型SF6气体密度继电器校验仪对这个过程是自动完成的，既准确，又灵活方便。ZNPM型SF6密度继电器校验仪吸收国外产品先进经验，可以采用其它气体如N2、Air、O2、CO2等气体替代SF6气体进行测量，不存在使用SF6气体造成的弊端如：SF6分解产物有剧毒、SF6气体不环保、SF6气体成本较高。2.校验原理密闭在容器中的气体压力是随着温度的变化而变化的，为了有个统一标准进行比对，我们通常把20℃的相对压力值作为标准值。就是在密度表校验的时候根据压力和温度的对应关系转换成20℃时的等效压力值，从而再进行比较。市面上SF6密度继电器有多种形式，从输出接点看有单接点、双接点和三接点等形式，包括闭锁、报警、超压，也有双闭锁类型，总结下来校验类型如下：闭锁回复值校验（升压，接点一）：在SF6密度继电器指针为零位时，给继电器缓慢匀速进行充气，当SF6密度继电器发出闭锁动作时，记录当时环境温度下的压力值，并转换成20℃时的等效压力值，此等效压力值即为SF6密度继电器的闭锁回复值。报警回复值校验（升压，接点二）：给SF6密度继电器缓慢匀速进行充气

<甘孜>天正华意电气设备有限公司 六氟化硫密度继电器测试仪信赖
六氟化硫密度继电器测试仪信赖 <甘孜>天正华意电气设备有限公司

甘孜热继电器测试仪系统显示主界面如下图1：智能型SF6密度继电器校验仪密度继电器校验 系统压力值修正常温压力表校验 20度压力表校验历史数据游览系统时钟调整＊＊年＊＊月＊＊日图1此时光标选定了“密度继电器校验”选项，按“飞梭确定键”进入密度继电器校验程序，如图2所示界面。密度继电器校验设定阀值压力：0.100(MPa) 确定选择触点模式:常开确定退出图２这是“密度继电器校验”的个界面。在该界面中可以首先设置阀值（“阀值压力”是指测试密度继电器时由进气到放气的切换压力值）。按“飞梭确定键”，数值菜单反显后旋转飞梭可以使数值增减，达到目标值后按“飞梭确定键”使数值菜单正常显示后再旋转飞梭到旁边的“确定”按钮，再按“飞梭确定键”即可进入“选择触点模式”菜单如图３所示。密度继电器校验设定阀值压力：0.100(MPa)选择触点模式:常开 确定确定退出图３进入“选择触点模式”菜单后用飞梭可以选择密度继电器的触点模式，有“常开”和“常闭”两个选项。注意：触点模式是指密度继电器非带载的状态。设置完成后旋转飞梭到下面的“确定”选项，按“飞梭确定键”进入下一级菜单，如图４所示。

甘孜热继电器测试仪当SF6密度继电器发出报警动作时，记录当时环境温度下的压力值，并转换成20℃时的等效压力值，此等效压力值即为SF6密度继电器的报警回复值。超压值校验（升压，接点三）：给SF6密度继电器缓慢匀速进行充气，当SF6密度继电器发出超压信号时，记录当时环境温度下的压力值，并转换成20℃时的等效压力值，此等效压力值即为SF6密度继电器的超压值。超压回复值校验（降压，接点三）：给SF6密度继电器缓慢匀速进行充气，当SF6密度继电器发出超压信号后，开始缓慢匀速的给SF6密度继电器进行放气当继电器超压报警信号发出时，记录当时环境温度下的压力值，并转换成20℃时的等效压力值，此等效压力值即为SF6密度继电器的超压回复值。报警值校验（降压，接点二）：在环境温度下，当SF6密度继电器内压力值高于报警回复值时，开始匀速缓慢放气，当SF6密度继电器发出报警信号时记录当时环境温度下的压力值，并换算到20℃时的等效压力值，此等效压力值即为SF6密度继电器的报警值。闭锁值校验(降压，接点一)：给SF6密度继电器缓慢匀速进行放气，当SF6密度继电器发出闭锁信号时，记录当时环境温度下的压力值，并转换成20℃时的等效压力值，此等效压力值即为SF6密度继电器的闭锁值。测量流程图如下：3.技术指标?环境温度：－20℃～60℃。?相对温度：不大于93％（25℃）。?工作电源：AC220V±15％，50Hz，或机内电池。?精 度：0.25级。?显示方式：320＊240彩色汉字液晶屏。?打印方式：针式微打。?测量压力范围：0～1.0MPa?测量温度范围：－30℃～＋100℃。?校验压力范围：20℃时标准压力0.1～0.99Mpa。?外形尺寸：372×267×135mm?仪器重量：约3.6Kg。

<甘孜>天正华意电气设备有限公司

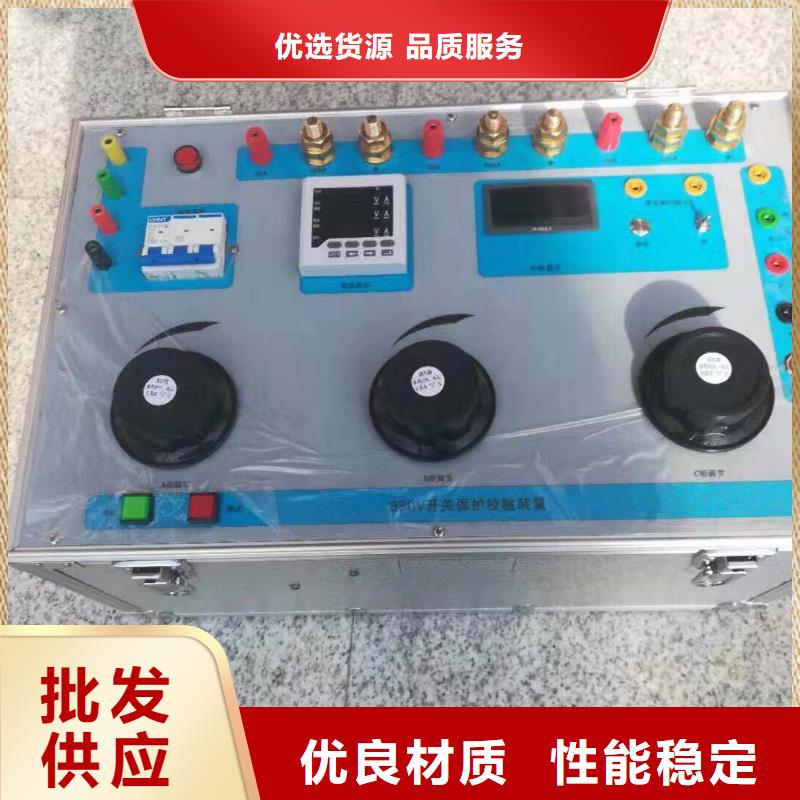

甘孜热继电器测试仪使用方法①、检漏试验用试验线把仪器的１端接至被试相(如A相)，仪器的2端接地或检漏继电器的外壳，打开仪器电源，此时仪器自带的大屏幕电阻表自动测试并显示此时的可调电阻值，根据下列表格所列的电压电阻对应关系调节试验电阻至所需值，如电压是120V时，若电阻表所示不是2KΩ可调节6至2KΩ，如电压是380V时调节6至3.5KΩ，电压等级660V/1140V时与此同理。127V 380V 660V 1140V 2KΩ 3.5KΩ 11KΩ 20KΩ 再次确认所调电阻值与电压等级相对应后，按下试验开关，此时电阻表自动自保退出自动测量状态，该端供电回路的检漏继电器应可靠动作并带动上一级开关跳闸。弹起试验开关后，电阻表又自动测量并显示试验时的电阻值。试验检漏其他两相时与此同理。②、检漏继电器闭锁保护试验检漏继电器动作后，把电阻器调至动作电阻的2倍，按下试验开关，此时合闸供电时应不能合闸，说明检漏继电器保护后闭锁性能良好。③、JY82型检漏继电器网路切断电阻值的整定按照①中所述接好线，按下仪器的电源开关，调节可调电阻(观察电阻表)至，按下试验开关检漏继电器应不动作，缓慢左转可调电阻旋钮直至保护动作，弹起试验开关，此时仪器内置的大屏幕电阻表自动测量并显示试验时的电阻值，如显示的电阻值与实际的电压等级相对应，

<甘孜>天正华意电气设备有限公司 六氟化硫密度继电器测试仪信赖
六氟化硫密度继电器测试仪信赖 <甘孜>天正华意电气设备有限公司

甘孜热继电器测试仪我厂根据现场使用的信息反馈试验成功了采用电压变化来控制电秒表启停：当按下试验开关时电秒表启表，检漏继电器动作后由于工作电压的失去使电秒表停表，这样就能测出检漏继电器的动作时间；电秒表停表后会锁定试验值直至下一次启表信号的触发，如按一下复位开关电秒表会复零，下一次时间测试时会从零开始计时；如不按复位开关所测时间是几次动作时间的累加，这一点请试验者务必注意！⑥、其他类型的各种检漏继电器可据实际的电压等级，参考以上①～⑤项进行试验和整定。在此不再累述。五、注意事项1、仅适用于井下中性点不直接接地的1140V及以下动力、照明、信号电网中的各类检漏保护装置的检漏试验。2、切记：请不要在地面供电系统做试验。3、检漏试验时请确认试验开关在弹起状态。4、仪器出现问题时请致电：，请不要自行拆开。六、仪器配套1、TH-JL型检漏继电器校验仪1台2、大屏幕液晶数字式电阻表(内置) 1台3、数字式毫秒计1台4、配套试验线1套5、说明书1份6、合格证 1份七、保修本仪器自出厂之日起三年保修，若非人为造成事故，免费维修；三年后酌收工本费。

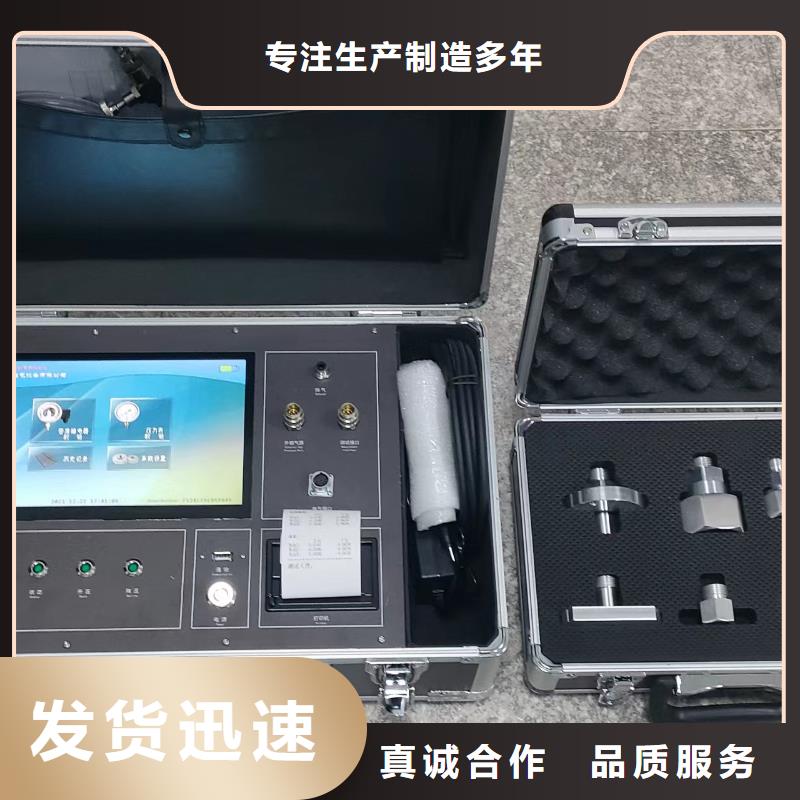

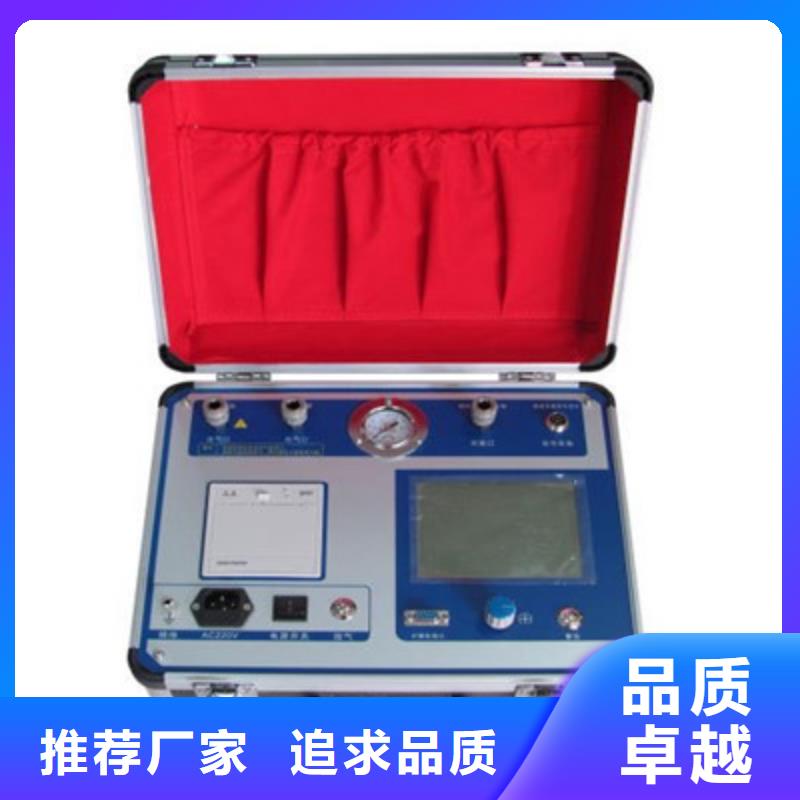

甘孜热继电器测试仪感谢您使用我公司的产品，智能型SF6气体密度继电器校验仪是本公司独立开发研制的高精密仪器，仪器关键器件全部采用精密进口件，通过高精度压力传感器及高精度A/D、D/A转换器，结合高性能32位ARM单片机和TI公司的高速信号处理芯片，能自动完成对SF6密度继电器及压力表的校验，能准确测量信号动作时当前温度下的压力值并自动完成任意环境温度至20℃时的标准压力换算，能通过USB通讯接口上传试验数据到计算机，同时可用U盘拷贝试验数据并自动打印试验数据且自动存储以备查阅，整个过程不须人工干预，并自动识别测试过程中的故障，体现了仪器“智能型”的特点。仪器具有高精度，高稳定性，高可靠性的特点。请用户在使用之前仔细阅读使用说明书并按步骤操作。概 述 ?进行密度继电器校验的必要性SF6开关是电力系统广泛使用的高压电器。SF6开关的可靠运行已成为供用电部门关心的问题之一。SF6气体密度继电器是用来监测运行中SF6开关本体中SF6气体密度变化的重要元件，其性能的好坏直接影响到SF6开关的运行。现场运行的SF6气体密度继电器因不常动作，经过一段时期后常出现动作不灵活、触点接触不良等现象，有的还会出现密度继电器温度补偿性能变差，当环境温度突变时常导致SF6密度继电器误动作。因此DL/T596-1996《电力设备性试验规程》规定：各SF6开关使用单位应定期对SF6气体密度继电器进行校验。

<甘孜>天正华意电气设备有限公司 六氟化硫密度继电器测试仪信赖 <甘孜>天正华意电气设备有限公司

甘孜热继电器测试仪使用方便可靠，是SF6密度继电器校验的必备设备。15. 正宗交直流两用电源AC220V/50Hz或DC24V（锂电池供电24V/4.5AH ）16.校准压力范围大: 0～1.2MPa（超大量程设计）技 术 指 标 ?工作电压：正宗交直流两用电源AC220V/50Hz或DC24V（锂电池供电24V/4.5AH），接入AC220V电源时仪器自动切断锂电池供电，以保护锂电池延长其使用时间。?电量显示：可显示锂电池电量百分比（当电量不足时提醒及时充电或应急用220V交流电源）?仪器功率：72W?仪器精度：0.2级?压力显示分辨率：0.001MPa?压力校验范围：0～1.2MPa（超大量程设计）?环境温度显示分辨率：0.1C?环境温度测量范围：-50℃～150℃?工作湿度：90％RH?校验对象：单报警、单闭锁、单报警单闭锁、单报警双闭锁?显示方式：320X240图形点阵单色液晶屏?操作方式：一键飞梭操作?通讯方式：USB接口（能上传试验数据到计算机，并自动生成报告）USB拷贝接口（可用U盘拷贝试验数据）?打印机型：高速微型热敏打印机?打印方式：汉字报表式打印?存储容量：可同时存储100次试验结果?外形尺寸：375X270X240(mm)?SF6气体密度显示方式：被测环境下的压力、20℃时的等效压力。?仪器重量：6Kg?面板示意图：

甘孜热继电器测试仪使 用 方 法 一：现场前准备工作：检查试验用气罐有无试验用气源（氮气或SF6气体），如无试验用气源无或气压不足（气压不能小于0.8MPa）需做好充气工作（建议用户到专业充气点充好气源，且气压不能大于2.0MPa），如无当地无专业充气点用户也可用我公司配备的充气杆与气源对接自行充气，如下图（图1）所示：图（一）二：现场准备工作：1．. 到现场后断开与密度继电器相连的电源，以免损坏校验仪，同时拆下与密度继电器相连管头，接上相应的测量接头（与共用接头连接好，共用接头尾端有活插头方便测量管连接），测量接头及共用接头示意图(图2)：图（二）2.根据测试目标，把报警导线和闭锁导线分别与密度继电器的相应的信号插座对接好测试一个信号时（单报警、单闭锁１或者单闭锁２三者其中之一）应只接相应的测试信号，并在操作界面上选择“单信号”，系统会自动识别；3.把配备的信号测试线另一头与仪器面板上的信号口相连接。4.使用配备的连接气管将气瓶与仪器面板上的进气口相连接（如图3所示）5.使用配备的连接气管与过渡接头将密度继电器与仪器面板上的测量口相连接（如图4所示），使用配备的放气管与仪器面板上的放气口相连接，另一端与专用回收器皿连接。连接公用接头及密度继电器连接进气口图（三）测量管图（四）进气管6.如果需要执行的是压力表校验操作，则需要将待校验的压力表与仪器面板上的测量口相连接；如果需要执行的是系统压力值修正操作，则需要将经过计量校准的高精度压力表与仪器面板上的测量口相连接。7.打开仪器电源。8.打开气瓶上的阀门。

<甘孜>天正华意电气设备有限公司 六氟化硫密度继电器测试仪信赖

甘孜热继电器测试仪接点一接点二接点三同时校验仪器进入自动校验，底行显示‘校中请等待’。校验结束后，如果‘接点一降值’、‘接点二降值’和‘接点三’和‘设定值’差别小于‘允许误差’，界面变为‘继电器合格 按确认键保存记录’，否则显示‘继电器不合格 按确认键保存记录’。按F1键关闭充气阀和排气阀，按F2重新进行测试，按OK键保存数据，按ESC键返回到主界面。说明：1、测量数据保存后，可在历史查寻中查看、打印。2、可以调节进气阀和出气阀控制校准速度。5.3.10带4～20mA输出的密度继电器的校验对电子式密度继电器进行校验时，需要将模拟信号线将密度继电器的4～20mA的信号接入仪器面板上的模拟信号处。模拟信号线一段的红色鳄鱼夹接“＋”，黑色鳄鱼夹接“—”。其余测量过程方法与上述机械表相同。5.4仪器自校准5.4.1 输入密码按、?键更换输入域，按F1、F2增减数值，按OK键如输入的密码正确则进入仪器自校准界面，按ESC键返回主界面。说明：仪器密码为“0000”。5.4.2 仪器自校准按或、?键更换输入域，按F1、F2增减数值，按OK键获取当前测量值，按ESC键返回主界面。当输入域为“保存自校准数据”时，按OK保存数据。说明：务必把输入域为“保存自校准数据”后，按OK保存数据。5.5历史查寻按键查看前一页或后一页，按F1打印数据，按F2删除所有历史记录。按ESC键将返回主界面。5.6系统时钟修改按或、?键更换输入域，按F1、F2增减数值，按OK键保存时间，按ESC键返回主界面。

<甘孜>天正华意电气设备有限公司 六氟化硫密度继电器测试仪信赖
<甘孜>天正华意电气设备有限公司

甘孜热继电器测试仪说明该电压等级的网路切断电阻值正确无需校验，如显示的电阻值与实际的电压等级不对应，则由于：R切＝E/I－(R0＋R3＋Rj)E－整流器的直流输出电压，V；R切－网路切断电阻值，KΩ；IJ－继电器的动作电流，mA；R3－三相电抗器的电阻，KΩ；R0－零序电抗器的电阻，KΩ；RJ－继电器线圈的电阻，KΩ；而对于某个确定的检漏继电器来说R0、R3、RJ是固定的，IJ的值是调定的，因此只要改变E就能改变R切值。这样可根据阻值大小适当调节检漏继电器内部整流桥前变压器输出的抽头位置，实际上就是改变了E或R切的值，直至满足要求为止。④、JL82型检漏继电器网路切断电阻值的整定该试验与JY82型检漏继电器网路切断电阻值的校验大体一样(试验方法及原理请参见②中所述)只不过在整定RC值时不是改变检漏继电器内部整流桥前变压器输出的抽头位置，而是调整JL82型继电器内部的电位器W1(请参见该型号的检漏继电器所付电路图或参考该型号继电器的其他资料)直至满足要求为止。⑤、检漏继电器动作时间的测试为便于试验减少接线不便的麻烦，

六氟化硫密度继电器测试仪信赖

甘孜热继电器测试仪感谢您使用我公司的产品，智能型SF6气体密度继电器校验仪是本公司独立开发研制的高精密仪器，仪器关键器件全部采用精密进口件，通过高精度压力传感器及高精度A/D、D/A转换器，结合高性能32位ARM单片机和TI公司的高速信号处理芯片，能自动完成对SF6密度继电器及压力表的校验，能准确测量信号动作时当前温度下的压力值并自动完成任意环境温度至20℃时的标准压力换算，能通过USB通讯接口上传试验数据到计算机，同时可用U盘拷贝试验数据并自动打印试验数据且自动存储以备查阅，整个过程不须人工干预，并自动识别测试过程中的故障，体现了仪器“智能型”的特点。仪器具有高精度，高稳定性，高可靠性的特点。请用户在使用之前仔细阅读使用说明书并按步骤操作。概 述 ?进行密度继电器校验的必要性SF6开关是电力系统广泛使用的高压电器。SF6开关的可靠运行已成为供用电部门关心的问题之一。SF6气体密度继电器是用来监测运行中SF6开关本体中SF6气体密度变化的重要元件，其性能的好坏直接影响到SF6开关的运行。现场运行的SF6气体密度继电器因不常动作，经过一段时期后常出现动作不灵活、触点接触不良等现象，有的还会出现密度继电器温度补偿性能变差，当环境温度突变时常导致SF6密度继电器误动作。因此DL/T596-1996《电力设备性试验规程》规定：各SF6开关使用单位应定期对SF6气体密度继电器进行校验。

<甘孜>天正华意电气设备有限公司 六氟化硫密度继电器测试仪信赖

甘孜热继电器测试仪说明该电压等级的网路切断电阻值正确无需校验，如显示的电阻值与实际的电压等级不对应，则由于：R切＝E/I－(R0＋R3＋Rj)E－整流器的直流输出电压，V；R切－网路切断电阻值，KΩ；IJ－继电器的动作电流，mA；R3－三相电抗器的电阻，KΩ；R0－零序电抗器的电阻，KΩ；RJ－继电器线圈的电阻，KΩ；而对于某个确定的检漏继电器来说R0、R3、RJ是固定的，IJ的值是调定的，因此只要改变E就能改变R切值。这样可根据阻值大小适当调节检漏继电器内部整流桥前变压器输出的抽头位置，实际上就是改变了E或R切的值，直至满足要求为止。④、JL82型检漏继电器网路切断电阻值的整定该试验与JY82型检漏继电器网路切断电阻值的校验大体一样(试验方法及原理请参见②中所述)只不过在整定RC值时不是改变检漏继电器内部整流桥前变压器输出的抽头位置，而是调整JL82型继电器内部的电位器W1(请参见该型号的检漏继电器所付电路图或参考该型号继电器的其他资料)直至满足要求为止。⑤、检漏继电器动作时间的测试为便于试验减少接线不便的麻烦，
